خط اتوماتیک سندبلاست کارا با رنگ و کوره ورق 3*12 | مجموعه ای از دستگاه های مختلف در قالب یک خط برای انجام عملیات شات بلاست و رنگ آمیزی ورق فولادی طراحی شده است . هدف نهایی آماده‌سازی اولیه ورق به منظور قرارگیری در انبار می باشد . این خط حدود 64 متر طول و 10 متر عرض دارد و شامل بخش‌های گرم‌کننده ورق ، شات بلاست ، رنگ‌آمیزی و کوره خشک‌کن می‌باشد . مکانیزم آهنربایی جهت تحویل قطعه به کانوایر های انتقال ورق طراحی و نصب شده است . یک میز کانوایر دوار به طول 12 متر جهت انتقال قطعه به سالن مجاور در نظر گرفته شده است.

1-عملکرد خط :

• تغییر موقعیت ورق : ابتدا ، ورق توسط پوزیشنر هیدرولیکی از حالت افقی به حالت عمودی چرخانده شده و بر روی کانوایرهای غلتکی قرار می‌گیرد.
• کوره پیش گرم : ورق به داخل کوره پیش گرم به منظور گرم‌ شدن قبل از عملیات شات بلاست انتقال می‌یابد (60 درجه).
• شات بلاست : پس از گرم‌شدن ، ورق به ماشین شات بلاست منتقل شده و عملیات شات بلاست بر روی ورق انجام می شود.
• رنگ‌آمیزی : ورق شات بلاست شده به کابین رنگ‌آمیزی منتقل می‌شود.
• خشک‌کردن : ورق رنگ‌آمیزی شده به منظور خشک کردن رنگ وارد کوره خشک کن می شود.
• انتقال نهایی : ورق خشک‌شده به انتهای خط منتقل شده و موقعیت آن توسط پوزیشنر هیدرولیکی به حالت افقی تغییر می‌یابد.

قابل ذکر است که تمامی این عملیات‌ها به صورت پیوسته انجام می‌شود .


2-پوزیشنرهای هیدرولیکی :
پوزیشنرهای هیدرولیکی شامل سه بازوی محرک هستند که ورق را با استفاده از گیره‌های مغناطیسی نگه می‌دارند . در هنگام بارگذاری ، این دستگاه ورق را از حالت افقی به عمودی تغییر می‌دهد و در موقعیت تخلیه ، ورق را از حالت عمودی به افقی برمی‌گرداند .

3-کانوایر
کانوایرها از یک ساختار خرپایی تشکیل شده‌اند . این ساختار از چرخ های مخصوص برای کنترل موقعیت ورق عمودی استفاده می‌کند . چرخ های مخروطی (دوکی شکل) در قسمت پایین ورق آنرا را در امتداد خط حرکت می‌دهد .

4-کوره پیش‌گرم
کوره پیش‌گرم برای گرم‌کردن اولیه ورق قبل از فرایند شات بلاست استفاده می‌شود .  این کوره می‌تواند ورق را تا 60 درجه سلسیوس گرم کند . سطح ورق در معرض شعله‌های مستقیم قرار گرفته و این امر باعث خشک شدن آن است.

5-شات بلاست

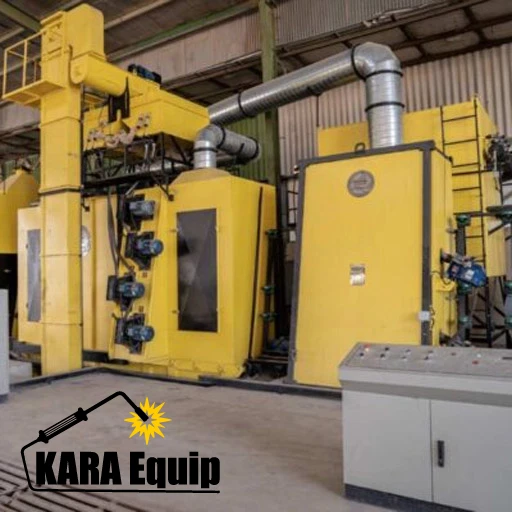

دستگاه شات بلاست شامل اجزای مختلف زیر است :

• اتاق شات
• کانوایرها
• بالابر ، اسکرو ها ، مخزن شات
• سیکلون
• داست کالکتور (گردگیر)
• لوله‌ها
• تابلو برق و داکت ها

این دستگاه توانایی شات بلاست ورق‌هایی تا عرض 3000 میلی‌متر را دارد . طراحی پیشرفته و اجزای با کیفیت بالا ، عملکرد سریع و کارآمد را با نتایجی عالی امکان‌پذیر می‌کند . مهم‌ترین ویژگی این دستگاه نرم‌افزار کاربر پسند آن است که کار با دستگاه را برای کاربر ساده کرده و پس از یک آموزش مختصر ، کاربر می‌تواند به صورت موثر از این دستگاه استفاده کند .

6-اتاق رنگ
ماشین رنگ‌آمیزی ورق فولادی برای رنگ‌آمیزی هر دو طرف ورق استفاده می‌شود . نوع رنگ آستر کارگاهی می‌باشد و عملیات رنگ‌آمیزی با استفاده از دو پیستوله انجام می‌شود که به طور همزمان و موازی در هر طرف ورق حرکت می‌کنند.

7-کوره

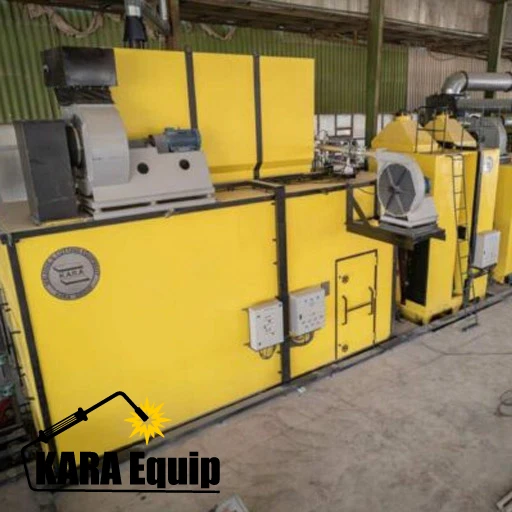

کوره اصلی برای خشک‌کردن ورق پس از عملیات رنگ‌آمیزی استفاده می‌شود . این کوره درجه حرارت را تا 150 درجه سلسیوس افزایش می‌دهد و عملکرد آن با شعله غیر مستقیم است.

8-کانوایرهای افقی و میز گردان
کانوایرهای افقی شامل یک سری میز با سازه‌های فلزی است که کانوایرها بر روی آنها نصب شده‌اند . وظیفه این خط انتقال ورق‌ها به سالن بعدی پس از اتمام تمامی فرآیندها است . یک میز گردان که با جک هیدرولیکی حرکت می کند ورق را در انتهای خط به سالن دیگر تحویل می‌دهد.
